Qu’est-ce qu’un rail de supportage ?

Un rail de supportage est un profilé ouvert – généralement en forme de C – usiné dans de l’acier galvanisé ou de l’inox. Il constitue la colonne vertébrale de tout système de fixation pour les réseaux techniques : tuyauteries, chemins de câbles, gaines de ventilation, équipements process.

Son rôle est double : reprendre les charges (poids propre du réseau, fluides, isolant) et maintenir les positions dans le temps, en absorbant les dilatations thermiques et les vibrations.

La différence avec un simple profilé de charpente ou un support ponctuel ? Le rail de supportage est modulaire. Il accepte des écrous de rail coulissants, des colliers, des consoles et des accessoires interchangeables – ce qui permet d’ajuster, de déplacer ou de compléter une installation sans percer ni souder à nouveau.

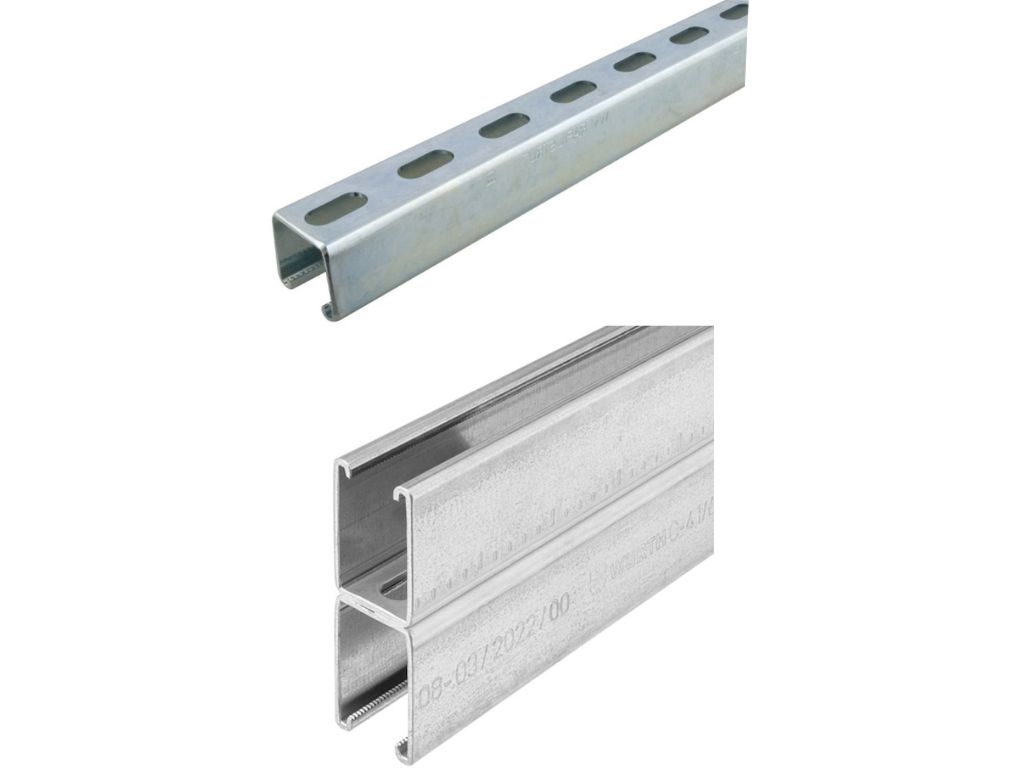

supportage rail simple double
Projets Réalisés
0 +

Les types de rails de supportage

Rail Strut (profil en C) – 41×21 et 41×41

Le rail Strut est le profilé de référence dans l’industrie. Son profil en C ouvert reçoit des écrous à glissière qui se positionnent librement sur toute la longueur.

Dimensions standards :

  • Rail 41×21 : section 41 mm de large, 21 mm de hauteur – profil bas, pour les charges légères à modérées (câbles, petites tuyauteries, fixations murales).

  • Rail 41×41 : section carrée 41×41 mm – plus rigide, pour les charges lourdes et les grandes portées. À épaisseur égale (2,0 mm), le 41×41 offre une inertie de section nettement supérieure au 41×21.

  • Longueurs courantes : 2 m, 3 m et 6 m, épaisseur de 1,5 à 2,5 mm selon fabricant.

DEMANDE DE DEVIS GRATUIT

Ordres de grandeur de charge admissible (rail 41×41, ép. 2,0 mm, charge centrée) :

Portée

Charge admissible indicative

1 m

≈ 200 kg

2 m

≈ 70 kg

3 m

≈ 30 kg

Ces valeurs sont indicatives et varient selon le fabricant, le mode de fixation et la flèche admissible (généralement L/200). Consultez toujours les tableaux de calcul du fournisseur.

Avantages : polyvalence maximale, compatibilité universelle avec les accessoires du marché, découpe facile sur chantier, disponibilité en galvanisé et inox.

Cas d’usage : supportage de tuyauteries industrielles, suspentes de gaines CVC, racks de câbles, structures autoportantes légères.



Rail profil 41

Le terme rail profil 41 désigne la famille complète des rails dont la largeur d’ouverture est de 41 mm – Strut compris. Dans le jargon des installateurs, il renvoie souvent aux systèmes modulaires complets comme Varifix (Würth), SaMontec ou les gammes Fischer FUS.

Ces systèmes proposent :

  • Des rails perforés ou à perforation continue (pas de 22 mm ou 25 mm).

  • Des accessoires certifiés et testés en charge : consoles, équerres, colliers, tiges filetées.

  • Une compatibilité croisée entre fabricants sur les écrous de rail standard.

La spécificité du profil 41 dans ces gammes : les charges admissibles sont documentées et garanties par le fabricant, ce qui simplifie les justifications en bureau d’études.



Rail DIN (TS35 / TS15)

Le rail DIN est un profilé normalisé principalement destiné au montage d’équipements électriques dans les armoires et coffrets.

  • TS35 (35×7,5 mm ou 35×15 mm) : le standard industriel. Reçoit les borniers, disjoncteurs modulaires, automates, relais. C’est le profil le plus répandu dans les armoires électriques.

  • TS15 (15 mm de large) : format miniature pour les espaces très contraints et les petits composants.

Différence fondamentale avec le rail Strut : le rail DIN n’est pas dimensionné pour reprendre des charges de tuyauterie ou de ventilation. Il sert exclusivement au montage d’équipements électroniques et électriques. Confondre les deux dans une installation industrielle est une erreur de conception.



Rails doubles et spéciaux

Pour les charges lourdes ou les configurations particulières, plusieurs variantes existent :

  • Rail 41×82 (double hauteur) : portées plus longues, charges élevées, racks industriels.

  • Rails sismiques : profilés renforcés avec accessoires de contreventement, conformes aux exigences de la NF EN 1998-4 pour les zones sismiques (PACA est en zone 2 à 3 selon les communes).

  • Rails perforés à pas régulier : facilitent le positionnement et la reprise des efforts.

  • Rails à double fente : pour les assemblages croisés sans accessoire supplémentaire.



Matériaux : acier galvanisé, inox A2 ou inox A4 ?

Le matériau conditionne la durée de vie du support autant que son dimensionnement. Voici les trois familles à connaître.

Matériau

Résistance corrosion

Environnements adaptés

Coût relatif

Acier galvanisé (sendzimir ou HDG)

Bonne en milieu sec

Intérieur, tertiaire, industrie légère

✦

Inox A2 (304)

Très bonne

Industrie alimentaire légère, extérieur abrité, humidité modérée

✦✦

Rail de supportage inox A4 (316)

Excellente

Agroalimentaire intensif, offshore, milieux chlorés, extérieur côtier

✦✦✦



Quand choisir l’inox A4 ?

L’inox A4 (316) contient du molybdène, ce qui lui confère une résistance nettement supérieure à la corrosion par piqûres et en crevasse. Il est indispensable dans :

  • les ateliers de lavage haute pression avec produits chlorés,

  • les zones offshore ou côtières (embruns salins),

  • l’agroalimentaire avec saumures, vapeur persistante ou nettoyage acide,

  • les environnements chimiques avec présence de chlorures.



Quand l’acier galvanisé suffit ?

Pour un local technique intérieur, sec, sans condensation régulière, le rail de supportage galvanisé reste la solution la plus économique et la plus répandue. La galvanisation sendzimir (en continu) offre une bonne protection pour les bâtiments tertiaires, les data centers ou les ateliers non humides.

En milieu extérieur non côtier ou en local humide non agressif, l’inox A2 est souvent le bon compromis entre durabilité et budget.



Applications par secteur



Tuyauterie industrielle

Le rail de supportage est au cœur du système de supportage de tuyauterie : il supporte les colliers de fixation, les consoles de suspension et les points fixes ou glissants.

  • Points fixes : le rail est ancré rigidement ; il reprend les efforts axiaux de dilatation.

  • Supports glissants : le collier peut se déplacer longitudinalement sur le rail pour absorber les variations de longueur dues à la température.

  • Rails de suspension : fixés en plafond ou sur charpente, ils portent les tiges filetées et les colliers.

La conception doit respecter la NF EN 13480-3 pour le calcul des charges et la NF EN 13480-4:2024 pour la fabrication et l’installation.



Chemin de câble

Les rails DIN TS35 équipent les armoires électriques. Pour les chemins de câbles en parcours, on utilise plutôt des consoles sur rail profil 41 ou des supports dédiés.

La NF C 15-100 impose la séparation des réseaux de puissance et de communication, avec des distances minimales entre supports. Les câbles non armés doivent être maintenus à intervalles réguliers (≤ 0,4 m en pose verticale selon les guides techniques).



Gaines de ventilation

Le profil 41 est la solution standard pour la suspension des gaines rectangulaires ou circulaires. Les rails sont fixés en plafond, les tiges filetées descendent jusqu’aux colliers de gaine.

Points d’attention :

  • Charges importantes sur les grandes sections de gaine (jusqu’à plusieurs dizaines de kg/m linéaire).

  • Isolation anti-vibratoire à prévoir sur les équipements tournants (ventilateurs, CTA).

  • Entraxe entre suspentes à calculer selon la charge linéaire et la flèche admissible.

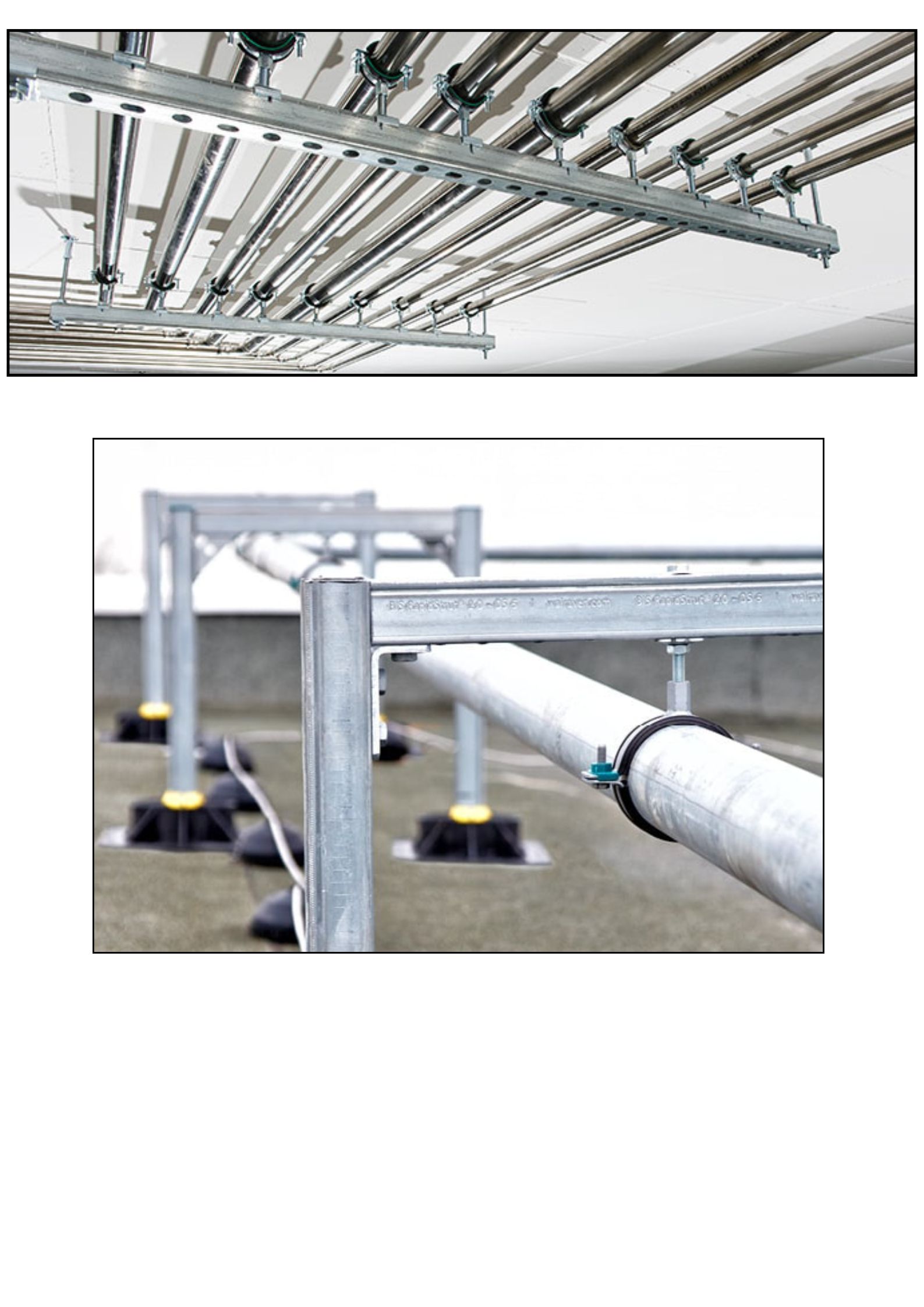

Toiture-terrasse et systèmes autoportants

Pour les installations en toiture sans percement d’étanchéité, des systèmes comme Big Foot associent des plots lestés à des rails profil 41. Le rail repose sur les plots ; aucune fixation dans le complexe d’étanchéité n’est nécessaire.

Ces solutions sont particulièrement adaptées aux installations solaires, aux unités de climatisation en toiture et aux réseaux de tuyauterie extérieurs.



Normes et réglementations à connaître

Quatre référentiels structurent le dimensionnement et la mise en œuvre des rails de supportage en France.



NF EN 13480 (tuyauterie industrielle métallique) La série de référence pour le supportage de tuyauterie sous pression. La partie 3 (conception et calcul, mise à jour 2024) et la partie 4 (fabrication et installation, approuvée juillet 2024) couvrent l’ensemble du cycle de vie du support, y compris la documentation et la certification. Elle s’appuie sur la directive équipements sous pression (DESP 2014/68/UE).

NF C 15-100 (installations électriques basse tension) Régit les modes de pose des câbles, la séparation des réseaux et les exigences de mise à la terre des chemins de câbles métalliques. Incontournable pour tout projet de câblage industriel ou tertiaire.

NF EN 1090-2 (exécution des structures en acier) Fixe les prescriptions techniques de fabrication des supports métalliques. Elle est désormais référencée dans la NF EN 13480-3 : si les supports sont conçus selon les Eurocodes, la documentation de fabrication doit être conforme à EN 1090-2, classe d’exécution EXC2 par défaut.

NF EN 1998-4 (Eurocode 8 – canalisations en zone sismique) En PACA, plusieurs communes sont classées en zone sismique 2 ou 3. La NF EN 1998-4 définit les règles de calcul sismique pour les canalisations aériennes et leurs supports. Des accessoires de contreventement spécifiques (rails sismiques, ancrages renforcés) sont requis dans ces zones.



Comment choisir son rail de supportage ?

Voici les cinq critères à évaluer avant toute commande.

1. La charge à supporter (kg/m) Calculez le poids linéaire du réseau : tuyau + fluide + isolant + accessoires. Comparez-le aux tableaux de charges admissibles du fabricant pour la portée entre appuis retenue.

2. L’environnement Humidité, température, présence de chlorures, exposition aux UV ou aux embruns : ces paramètres déterminent le matériau (galvanisé, inox A2 ou rail de supportage inox A4).

3. Le type de réseau Tuyauterie (profil 41 ou Strut), câbles (DIN TS35 ou chemin de câble sur consoles), ventilation (profil 41 avec anti-vibration). Chaque réseau a ses exigences propres.

4. La compatibilité avec les accessoires Vérifiez que les colliers, consoles, écrous de rail et tiges filetées sont compatibles avec le rail choisi. Les systèmes modulaires fermés (Varifix, SaMontec, Fischer FUS) garantissent cette compatibilité mais imposent de rester dans l’écosystème du fabricant.

5. La longueur et la découpe sur mesure Les rails sont livrés en longueurs standards (2 m, 3 m, 6 m). Pour les configurations spécifiques – angles, longueurs non standard, rails cintrés – une découpe sur mesure est possible en atelier ou sur chantier avec une scie ou une tronçonneuse adaptée. L’inox nécessite des outils dédiés pour éviter la contamination.



Notre Méthodologie

Processus en Trois Étapes pour une Installation Réussie

Chaque installation de rail de supportage suit une méthodologie en trois étapes qui a fait ses preuves dans de nombreux projets industriels. Cette approche structurée débute par une évaluation précise des besoins et contraintes du site, se poursuit par une mise en œuvre experte, et se conclut par un suivi régulier garantissant le maintien des performances. En combinant expérience et conseils personnalisés, nous assurons une intégration harmonieuse du système au sein de vos installations, tout en préservant leur sécurité et leur efficacité opérationnelle.

1

Évaluation Technique

La première étape, l’évaluation technique, est cruciale pour déterminer la solution de supportage la mieux adaptée à vos installations. Nos experts réalisent une analyse approfondie de vos besoins et des charges à supporter, ainsi que des contraintes environnementales et structurelles. Grâce à des outils de mesure avancés et une expertise pointue, nous établissons un diagnostic complet qui guide le choix des matériaux et des techniques d’installation. Cette phase permet d’anticiper les défis et d’optimiser la configuration du système pour répondre précisément à vos exigences techniques et sécuritaires.

2

Mise en Œuvre

Lors de la phase de mise en œuvre, nos experts techniques vous accompagnent pour garantir le bon déploiement des rails de supportage. Nous apportons un conseil précis sur le positionnement, la fixation et le respect des normes industrielles, afin d’assurer une installation conforme et sécurisée.

Nous travaillons en étroite collaboration avec vos équipes ou vos installateurs afin de faciliter l’intégration des chemins de câbles, gaines techniques et systèmes de ventilation. Grâce à nos recommandations, vous bénéficiez d’une mise en place optimisée, alliant stabilité mécanique, durabilité et esthétique pour l’ensemble de vos installations.

3

Suivi & Entretien

La phase de suivi est essentielle pour garantir la pérennité et la performance de vos installations. Chez Supportages Professionnel, nous vous apportons un accompagnement technique afin de vous guider sur les bonnes pratiques d’entretien et le contrôle régulier des rails de supportage.

Nous mettons à votre disposition des conseils personnalisés pour vous aider à anticiper l’usure et à maintenir la sécurité et l’efficacité de vos systèmes techniques dans la durée. Cette approche proactive vous permet de préserver la fiabilité de vos installations tout en optimisant leur durabilité.

POURQUOI NOUS CHOISIR ?

Nos solutions de rail de supportage sur mesure en PACA

Depuis plus de 30 ans, nous accompagnons les industriels, les bureaux d’études et les entreprises de travaux en PACA et en Vaucluse sur l’ensemble de leurs besoins en supportage technique.

Notre approche couvre toutes les étapes :

  • Étude et préconisation : analyse des charges, choix du matériau, sélection des systèmes compatibles avec les normes en vigueur.

  • Fourniture : rails profil 41, Strut 41×21 et rail 41×41, rails inox A2 et A4, rails sismiques, accessoires complets.

  • Pose et installation : équipes terrain expérimentées, intervention sur sites industriels, agroalimentaires, tertiaires et en toiture.

Vous avez un projet de tuyauterie, de chemin de câble ou de ventilation en PACA ? Demandez votre devis gratuit – nous répondons sous 48 h.



Tarification Compétitive

Nos offres sont conçues pour offrir le meilleur rapport qualité-prix grâce à des solutions personnalisées et des coûts optimisés, répondant ainsi aux impératifs budgétaires et techniques.

Satisfaction Client

La confiance et la fidélité de nos clients attestent de la qualité de nos installations et de notre engagement envers la sécurité et l’efficacité des solutions proposées.

DEMANDE DE DEVIS GRATUIT
Clients Satisfaits
0 +
Témoignages

Découvrez les retours d’expérience de nos utilisateurs

Les rails de supportage fournis par Supportage Professionnel ont transformé la manière dont nous gérons nos installations techniques. Leur robustesse et leur conception modulaire ont permis une intégration simple et efficace, tout en facilitant l’accès pour la maintenance. La qualité du produit a largement dépassé mes attentes, offrant une fiabilité indispensable dans un environnement industriel exigeant.

J’ai constaté une amélioration significative de la sécurité et de l’organisation dans nos installations grâce à ces solutions ingénieuses. La robustesse des rails et leur adaptabilité ont permis de rationaliser nos interventions techniques tout en renforçant la fiabilité de l’ensemble du système.

Sarah
Noté 5 sur 5

Les conseils des experts m’ont permis de choisir la solution la plus adaptée à nos besoins. La qualité des matériaux et le soin apporté à chaque installation ont transformé notre infrastructure technique, garantissant une performance optimale au quotidien.

Mike
Noté 5 sur 5

Le suivi post-installation et l’accompagnement continu de l’équipe ont été des atouts précieux. Grâce à leur expertise, nous avons pu maintenir nos installations dans des conditions exemplaires, assurant ainsi sécurité et efficacité à long terme.

Tony
Noté 5 sur 5
POURQUOI LE SUPPORTAGE ?

Avantages du Rail de Supportage

L’installation de rails de supportage offre de nombreux avantages pour les environnements techniques et industriels. Ces systèmes permettent une organisation précise des câbles et des conduits, facilitant l’accessibilité lors des opérations de maintenance et améliorant la sécurité générale. De plus, ils contribuent à une meilleure gestion de l’espace en dissimulant les infrastructures techniques de manière esthétique et fonctionnelle.

Esthétique et Organisation

Les systèmes de supportage améliorent l’apparence générale des installations en structurant les espaces techniques de façon ordonnée. Ils permettent de dissimuler les câblages de manière élégante, tout en offrant une solution pratique pour la gestion des interventions et des mises à jour techniques.

Performance Technique Maximale

Grâce à une installation précise et à des matériaux de haute qualité, notre rail de supportage assurent une optimisation de la distribution des équipements techniques. Ils garantissent ainsi que les systèmes de ventilation et de climatisation fonctionnent à leur pleine capacité, même en cas de forte sollicitation.

Gain de Temps et d’Efforts

En centralisant la gestion des câbles et des tuyaux, nos solutions permettent de réduire les délais d’intervention et de simplifier les opérations de maintenance. Ce gain de temps se traduit par une diminution des coûts opérationnels et une amélioration globale de l’efficacité sur site.

Des Questions ?

Questions Fréquentes

Pour vous aider à mieux comprendre nos solutions de rail de supportage, nous avons compilé une série de questions fréquentes et leurs réponses détaillées. Cette rubrique est conçue pour vous fournir toutes les informations nécessaires afin de choisir la solution la mieux adaptée à vos installations techniques. Chaque réponse reflète notre expertise et notre engagement envers la qualité et la sécurité.

Nous proposons une gamme complète de rails de supportage conçus pour répondre aux exigences des environnements industriels et commerciaux. Nos solutions incluent des systèmes modulaires pour l’organisation des chemins de câbles, des supports spécifiques pour les gaines techniques, et des conceptions personnalisées pour les besoins en ventilation et climatisation. Chaque produit est rigoureusement testé et optimisé pour assurer une performance continue et une intégration harmonieuse dans tout type d’installation.

Pour garantir la sécurité et la performance de vos installations, il est recommandé d’effectuer une inspection annuelle approfondie, en complément d’un suivi visuel régulier. Dans les environnements présentant de fortes contraintes ou en cas de modifications importantes, des vérifications plus fréquentes peuvent s’avérer nécessaires. Cette approche garantit que les systèmes de supportage restent conformes aux normes et évite toute défaillance imprévue.

L’optimisation de la durée de vie de vos installations repose sur le choix de matériaux de qualité et une installation réalisée par des professionnels expérimentés. Nos solutions intègrent des composants robustes et des techniques d’installation avancées, garantissant ainsi une résistance accrue aux aléas du temps et aux conditions environnementales difficiles. Un entretien régulier et une maintenance préventive viennent compléter ce dispositif pour assurer une performance durable.

Pour prévenir les dysfonctionnements dans vos installations, nous intégrons des dispositifs de suivi automatisés et appliquons des protocoles de contrôle rigoureux. Ces mesures comprennent des inspections périodiques, la vérification des systèmes de fixation et des tests de charge afin de détecter toute déviation des performances attendues. Ce processus préventif permet d’intervenir rapidement en cas de besoin et de maintenir un haut niveau de fiabilité opérationnelle.

Améliorer la performance globale de vos installations techniques passe par une synergie entre une installation initiale rigoureuse et un entretien continu. En optimisant dès le départ l’agencement des câbles et des conduits, et en appliquant des contrôles réguliers, il est possible d’augmenter l’efficacité opérationnelle et de garantir une sécurité maximale. Ce processus, associé à une surveillance proactive, permet d’assurer que chaque composant fonctionne de manière optimale, contribuant ainsi à un environnement de travail performant et sécurisé.

La différence est la hauteur du profil : 21 mm pour le premier, 41 mm pour le second. À épaisseur égale, le rail 41×41 a une inertie de section bien supérieure : il supporte des charges plus élevées et autorise des portées plus longues entre appuis. Le 41×21 convient aux charges légères et aux espaces contraints ; le 41×41 est le choix par défaut pour la tuyauterie industrielle et les gaines lourdes.

En milieu humide sans produits chimiques agressifs (local technique, parking couvert, extérieur abrité), l’inox A2 (304) est généralement suffisant. En présence de chlorures, de vapeur persistante ou de lavages fréquents, optez pour le rail de supportage inox A4 (316). L’acier galvanisé est à éviter en milieu humide permanent : la galvanisation se dégrade dans le temps.

Pas systématiquement, mais il est fortement recommandé dans les zones humides, les ateliers de découpe, les salles de lavage et partout où des produits chlorés sont utilisés. L’inox A4 résiste à la corrosion par piqûres là où l’A2 peut présenter des points de rouille après quelques années d’exposition intensive. Certains référentiels qualité (IFS, BRC) imposent l’inox dans les zones à risque de contamination.

Cela dépend de la section, de l’épaisseur et de la portée. À titre indicatif, un rail 41×41 en acier de 2,0 mm d’épaisseur supporte environ 200 kg en charge centrée pour 1 m de portée, environ 70 kg pour 2 m et environ 30 kg pour 3 m. Ces valeurs sont indicatives : consultez toujours les tableaux de calcul du fabricant et faites valider le dimensionnement par un bureau d’études pour les charges critiques.

Oui. Les rails en acier galvanisé se découpent facilement à la scie circulaire ou à la tronçonneuse avec un disque métal. Pour l’inox, utilisez impérativement des outils dédiés inox (disques non contaminants) pour éviter la corrosion galvanique au niveau de la coupe. Après découpe, les extrémités d’un rail galvanisé doivent être protégées avec une peinture zinc ou un bouchon d’extrémité.

Il n’existe pas de valeur universelle : l’entraxe dépend de la charge linéaire du réseau, de la section du rail et de la flèche admissible (généralement L/200 pour les installations industrielles). En pratique, on travaille souvent avec des entraxes de 1,5 m à 3 m pour les tuyauteries courantes, et de 1 m à 1,5 m pour les gaines lourdes. Le calcul doit être justifié selon la NF EN 13480-3 pour la tuyauterie sous pression.

Non. Le rail DIN TS35 est conçu exclusivement pour le montage d’équipements électriques modulaires (borniers, disjoncteurs, automates). Sa section (35×7,5 mm ou 35×15 mm) et sa résistance mécanique ne sont pas dimensionnées pour reprendre des charges de tuyauterie ou de ventilation. Utiliser un rail DIN comme support de tuyauterie est une erreur de conception qui peut compromettre la sécurité de l’installation.

Trois normes principales s’appliquent :

  • NF EN 13480-3 et 13480-4 (édition 2024) pour la conception, le calcul, la fabrication et l’installation des supports de tuyauterie industrielle métallique.

  • NF EN 1090-2 pour les exigences d’exécution des structures en acier (classe EXC2 par défaut).

  • NF EN 1998-4 (Eurocode 8) pour les installations en zone sismique, notamment en PACA.

La directive équipements sous pression DESP 2014/68/UE encadre l’ensemble pour les tuyauteries sous pression.
