Définition

Qu'est-ce que le supportage de tuyauterie ?

Le supportage de tuyauterie, c’est l’ensemble des éléments mécaniques qui maintiennent un réseau de tuyaux en position, transmettent les charges vers la structure porteuse et contrôlent les mouvements thermiques.

Sans un supportage bien conçu, une tuyauterie industrielle fléchit, vibre, se déforme sous la dilatation thermique ou cède sous son propre poids. Les conséquences sont directes : fuites, ruptures, arrêts de production, accidents.

C’est un poste technique souvent sous-estimé lors de la conception d’un réseau, mais qui conditionne la durabilité et la sécurité de l’ensemble de l’installation. Suivez ce lien pour une définition du supportage plus précise.

DEVIS GRATUIT
Notre Approche

Rôle et enjeux des supports de tuyauterie

Un système de supportage remplit quatre fonctions principales :

1

Reprendre le poids

Reprendre le poids du tuyau, du fluide et de l’isolation thermique éventuelle

2

Contrôler les dilatations

Contrôler les dilatations en autorisant ou en bloquant les mouvements longitudinaux et transversaux

3

Amortir les vibrations

Amortir les vibrations générées par les pompes, compresseurs ou chocs hydrauliques

4

Maintenir l'alignement

Maintenir l’alignement des tuyaux pour protéger les équipements raccordés (vannes, pompes, échangeurs)



La disposition et la combinaison des supports mobiles et fixes lors de la conception de la pose de tuyauteries sont essentielles pour assurer la stabilité, l’efficacité et la durabilité du système. Cela permet d’éviter les déformations des tuyaux pendant l’expansion thermique, de garantir une exploitation sûre et de minimiser le risque d’accidents et de fuites.

Un mauvais supportage, c’est aussi une contrainte excessive sur les brides et les soudures. En milieu industriel, les conséquences peuvent être graves : fuite de fluide sous pression, contamination, voire explosion dans les réseaux gaz ou vapeur.

POUR aller plus loin

Normes applicables (EN 13480, DTU)

Le cadre réglementaire du supportage de tuyauterie industrielle repose principalement sur deux références :

Norme EN 13480


La norme EN 13480 décrit les exigences liées aux réseaux de tuyauteries industrielles, aux supports, aux systèmes de sécurité. Cette norme concerne les matériaux métalliques : en aérien, en caniveaux ou enterrées. L'objectif de la norme est la mise en service et l'exploitation de ces matériaux de façon sûre.

Elle se décompose en plusieurs parties :
EN 13480-1 : Généralités
EN 13480-2 : Matériaux
EN 13480-3 : Conception et calcul
EN 13480-4 : Fabrication et installation
EN 13480-5 : Contrôle et essais

Pour toutes les conditions de service au-dessus ou au-dessous des limites standard, c'est la norme EN 13480-1 2019 qui sert de référence.

Autres textes applicables


CODETI : code de conception et de construction des tuyauteries industrielles, référence française complémentaire à l'EN 13480

Décret n° 99-1046 relatif aux équipements sous pression (ESP) : s'applique dès que la pression dépasse certains seuils

NF X 08-100 : marquage des fluides par couleur

Les valeurs standard pour les tuyaux métalliques sont également contenues dans la norme EN 13480.

Pour les autres matériaux de tuyaux, les spécifications du fabricant de tuyaux s'appliquent.

DEVIS GRATUIT
console supportage
Clients Satisfaits
0 +
Témoignages

Découvrez les retours de nos clients

« J’ai constaté que le système de supportage offert transformait nos installations, assurant une sécurité renforcée et une stabilité remarquable. La qualité des matériaux utilisés m’a convaincu dès le départ. » Jean .D

Les interventions étaient précises et le suivi technique a permis d’améliorer l’efficacité de notre production, ce qui s’est traduit par une réduction des arrêts non planifiés.

Sarah
Noté 5 sur 5

J’ai choisi Supportage Professionnel pour leurs solutions fiables et innovantes. Leur approche personnalisée et leur réactivité ont parfaitement répondu à mes attentes, assurant le bon fonctionnement de notre infrastructure.

Mike
Noté 5 sur 5

Leur expertise technique est indéniable. J’ai pu mesurer l’impact positif sur la sécurité et la performance de nos installations dès l’implémentation de leur supportage en inox, une véritable plus-value pour notre entreprise.

Tony
Noté 5 sur 5
POUR UN SUPPORTAGE INDUSTRIEL adapté

Les types de supports de tuyauterie

Il n’existe pas un support universel. Chaque configuration de réseau, chaque fluide, chaque environnement impose un choix spécifique. Voici les familles principales.

Colliers et étriers de fixation

Le collier de fixation tuyauterie est l’élément de base. Il enserre le tuyau et le relie à la structure support (rail, console, plafond).

On distingue :

  • Colliers simples (ou colliers ronds) : pour les tuyaux de faible diamètre, en pose apparente sur mur ou plafond

  • Colliers lourds : pour les grandes dimensions ou les fluides denses, avec charge admissible élevée

  • Colliers avec isolation (garniture EPDM) : les colliers standards avec isolation tolèrent une température de fluide comprise entre -30°C et +120°C. Au-delà ou en deçà de cette plage de température, l’utilisation de colliers spécifiques est plus adéquate.

  • Étriers : l’étrier a pour fonction la fixation du tube à la structure environnante via un support disposé au mur, plafond ou sol. C’est une bonne alternative pour les tuyauteries de charges légères et lorsque celles-ci ne vibrent pas ou très peu. Il peut aussi servir de guide ou de bride sur certains réseaux de tuyauterie.

Critères de choix d’un collier :

  1. Température du fluide transporté

  2. Charge maximale admissible (poids du tuyau + fluide + isolation)

  3. Matériau du tuyau (compatibilité galvanique)

  4. Environnement (intérieur, extérieur, humide, corrosif)

Les deux matériaux en contact doivent être compatibles pour ne pas engendrer de corrosion galvanique. Par exemple, si de l’acier inoxydable est en contact avec de l’acier zingué, cela engendrera de la corrosion sur le long terme.

Supports fixes, glissants et élastiques

C’est la distinction la plus importante en tuyauterie industrielle. Elle conditionne tout le comportement thermique du réseau.

Support fixe (point fixe ou ancrage)

Il bloque le tuyau dans toutes les directions. Il reprend les efforts de poussée, de traction et de flexion. Les supports rigides ne seront placés qu’aux points où le déplacement empêché est inférieur ou égal à 3 mm.

On les positionne typiquement : aux changements de direction, aux embranchements, à proximité des vannes de coupure.

Support glissant (ou coulissant)

Il autorise le déplacement axial du tuyau tout en reprenant son poids. Indispensable sur les longues lignes droites pour absorber la dilatation thermique sans contraindre les points fixes.

Les supports mobiles sont installés entre les supports fixes pour permettre le déplacement des tuyauteries lors de l’expansion thermique.

Support élastique (à ressort)

Utilisé lorsque le tuyau se déplace verticalement sous l’effet de la température. Le ressort compense le mouvement tout en maintenant une charge constante. Indispensable sur les tuyauteries vapeur haute température.

Pendards et systèmes de suspension

Le pendard tuyauterie (ou tirant de suspension) suspend le tuyau à une structure haute : charpente, dalle béton, poutre métallique.

Il se compose généralement :

  • D’une tige filetée (acier zingué ou inox)

  • D’un collier ou d’une selle de suspension

  • D’écrous et contre-écrous de réglage

L’angle des tringles de suspension ne pourra excéder 4° avec la verticale. Au-delà, des efforts transversaux non prévus s’exercent sur le tuyau.

Les pendards sont particulièrement adaptés aux réseaux aériens en usine, aux passages en faux-plafond et aux installations en hauteur où la fixation murale est impossible.

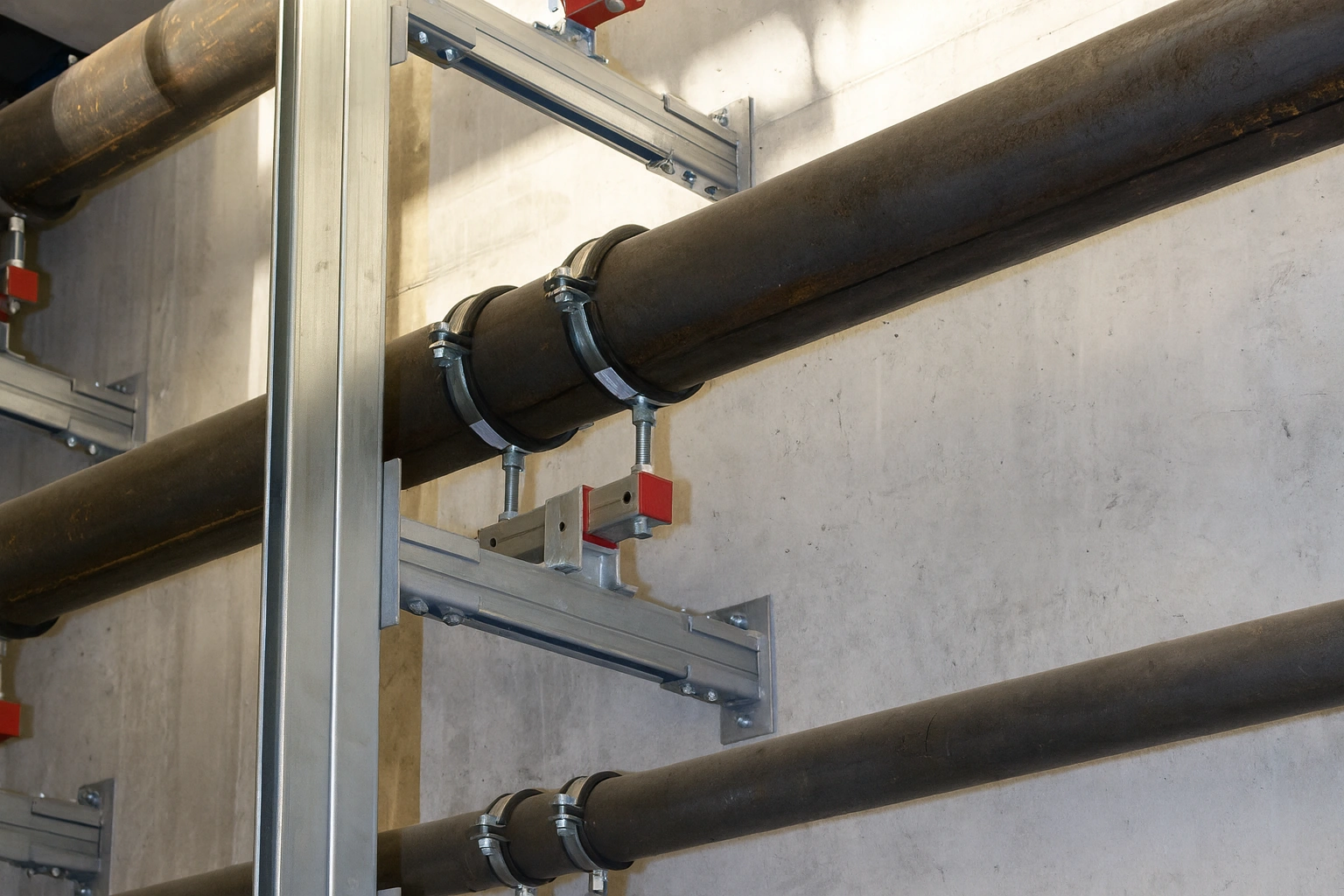

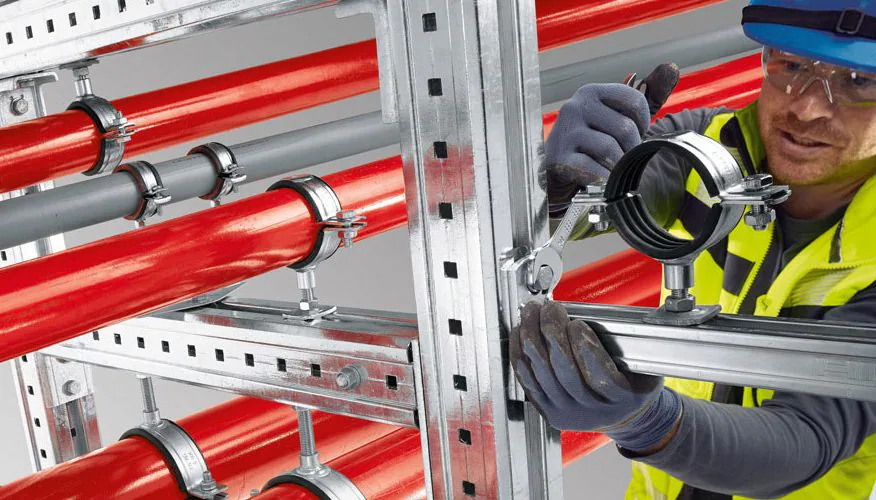

Consoles murales et rails de fixation

La console murale tuyauterie est fixée perpendiculairement au mur. Elle prolonge la ligne de supportage vers le tuyau. Elle reprend les charges en porte-à-faux.

Le rail de fixation (profilé en C, type strut) est fixé parallèlement au mur ou au plafond. Il constitue la base de l’installation et permet de positionner les colliers à intervalles réguliers sans percer plusieurs fois la structure.

Il faut bien vérifier le type de profil associé au support (profil strut ou profil C) et également sa matière (inox 316L, acier ultraprotect, acier zingué, galva à chaud). Le rail se fixe parallèlement au mur ou plafond à l’aide de vis à béton ou chevilles.

POUR UN SUPPORTAGE INDUSTRIEL professionnel

Comment choisir son support de tuyauterie ?

Le bon support, c’est celui qui correspond exactement à votre application. Voici les trois axes de sélection à maîtriser.

Selon le fluide et la température

La nature du fluide transporté et sa température de service sont les premiers critères.

Fluide / Température

Matériau recommandé

Type de support

Eau froide, air comprimé

Acier zingué

Collier standard

Eau chaude jusqu’à 120°C

Acier zingué + garniture EPDM

Collier isolé

Vapeur, eau surchauffée

Acier allié ou inox

Support à ressort ou glissant

Produits chimiques

Inox A4 (316L)

Collier inox avec garniture

Cryogénie (< -30°C)

Inox A4 + isolation spécifique

Collier froid

Pour les tuyauteries vapeur ou eau surchauffée, la dilatation thermique est significative. Un acier à 200°C se dilate d’environ 1,2 mm par mètre. Sur une ligne de 50 mètres, cela représente 60 mm de déplacement à absorber.

Selon l'environnement (corrosion, humidité, vibrations)

Il est nécessaire de connaître l’environnement du process, c’est-à-dire si la tuyauterie est à l’intérieur ou à l’extérieur pour déterminer si le milieu est agressif ou non.

Environnements à risque élevé de corrosion :

  • Zones côtières (air marin chargé en chlorures)

  • Industries chimiques, agroalimentaires, stations d’épuration

  • Locaux humides, salles de traitement de surface

  • Piscines et spas (chlore)

Dans ces contextes, l’acier zingué se dégrade en quelques années. L’inox s’impose.

Environnements vibratoires :

Les installations proches de compresseurs, pompes ou équipements rotatifs nécessitent des supports avec garnitures anti-vibratoires. Sans amortissement, les vibrations fatiguent les soudures et les raccords en quelques milliers d’heures.

L’espacement correct des points de fixation dépend toujours du matériau du tuyau utilisé ainsi que des dilatations linéaires associées et des charges à reprendre. Ceux-ci doivent être déterminés individuellement pour chaque type d’installation.

Inox A2/A4 vs acier zingué — comparatif

C’est la question qui revient le plus souvent sur les chantiers industriels. Voici les données objectives.

L’A2, souvent appelé acier inoxydable 304, est largement utilisé pour sa bonne résistance à la corrosion et ses propriétés mécaniques. L’A4, quant à lui, est connu comme l’acier inoxydable 316, qui offre une résistance accrue à la corrosion, notamment dans des environnements marins ou chimiques.

La différence fondamentale réside dans la présence de molybdène dans l’inox A4, qui améliore considérablement sa protection contre les agents corrosifs comme les chlorures, rendant ce matériau particulièrement adapté aux environnements agressifs.

Critère

Acier zingué

Inox A2 (304)

Inox A4 (316)

Résistance à la corrosion

Moyenne

Bonne

Excellente

Milieu marin / chloré

Non

Déconseillé

Oui

Température max.

~400°C

~800°C

~800°C

Prix relatif

Bas

Moyen

+20 à 30% vs A2

Durée de vie en milieu agressif

5-10 ans

15-20 ans

25+ ans

Recyclabilité

Partielle

100%

100%

L’inox A2 est plus économique et largement disponible. L’inox A4 est plus coûteux (20 à 30% en moyenne) mais offre une durabilité accrue là où elle est réellement nécessaire.

Notre recommandation : en Provence-Alpes-Côte d’Azur, l’air marin remonte loin dans les terres. Pour tout chantier à moins de 50 km des côtes ou en environnement humide, l’inox A4 est le choix le plus rentable sur la durée.

POUR UN SUPPORTAGE INDUSTRIEL sur mesure

Nos solutions de supportage tuyauterie sur mesure

Nous ne vendons pas des supports en catalogue. Nous concevons des solutions adaptées à chaque installation, chaque fluide, chaque contrainte de chantier.

Demander un devis gratuit →

Installations industrielles (usines, ateliers)

Nos équipes interviennent sur tous types d’installations industrielles :

  • Réseaux utilités : air comprimé, eau industrielle, vapeur, gaz naturel

  • Réseaux process : fluides chimiques, huiles, solvants, acides dilués

  • Réseaux thermiques : eau chaude, eau glacée, fluides frigorigènes

  • Réseaux haute pression : hydraulique industrielle jusqu’à 400 bar

Chaque projet commence par une analyse des contraintes : diamètre nominal (DN), pression de service (PN), température, nature du fluide, environnement. Nous calculons ensuite les portées, les points fixes et les points glissants selon les prescriptions de l’EN 13480.

Nous réalisons les supports sur mesure en atelier (soudure TIG, découpe plasma) avant de les installer sur site. Résultat : des délais maîtrisés et une qualité de fabrication constante.

Chantiers en Vaucluse et PACA

Basés dans le Vaucluse (84), nous intervenons sur l’ensemble de la région Provence-Alpes-Côte d’Azur :

  • Vaucluse (84) : Avignon, Carpentras, Apt, Orange, Pertuis

  • Bouches-du-Rhône (13) : Marseille, Aix-en-Provence, Martigues, Fos-sur-Mer

  • Var (83) : Toulon, Brignoles, Draguignan

  • Gard (30) et Hérault (34) : sur demande selon l’envergure du chantier

La région PACA concentre une forte densité d’industries pétrochimiques, agroalimentaires et pharmaceutiques. Ces secteurs exigent des supports de tuyauterie conformes aux normes les plus strictes, avec des matériaux résistant à l’humidité et aux atmosphères salines.

Nous connaissons les contraintes locales : chaleur estivale, mistral, environnements côtiers. Nos préconisations matériaux en tiennent compte systématiquement.

Devis gratuit

Notre processus est simple et rapide :

  1. Contact : appelez-nous ou remplissez le formulaire en bas de page

  2. Analyse : nous étudions votre plan ou effectuons une visite technique (gratuite pour les chantiers PACA)

  3. Devis : vous recevez un chiffrage détaillé sous 48 h ouvrées

  4. Intervention : nos techniciens interviennent selon votre planning

Pour les urgences (arrêt de production, fuite sur support défaillant), nous disposons d’une capacité d’intervention sous 24 h sur le Vaucluse et les Bouches-du-Rhône.

Demander un devis gratuit →

POUR UN SUPPORTAGE INDUSTRIEL de confiance

Pourquoi nous confier votre supportage tuyauterie ?

30 ans d'expertise terrain

Avec plus de 30 ans d’expérience dans le supportage industriel, nous avons développé une connaissance précise des contraintes réelles de chantier.

Ce qui nous différencie concrètement :

  • Fabrication sur mesure en atelier : pas de compromis sur les dimensions ou les matériaux

  • Maîtrise des normes : EN 13480, CODETI, réglementation ESP — nos techniciens sont formés et à jour

  • Approche intégrée : de l’étude à la réception, un seul interlocuteur

  • Réactivité : stock de matières premières (acier, inox A2/A4) pour des délais courts

  • Traçabilité : certificats matière fournis sur demande pour les chantiers soumis à qualification

Nous travaillons régulièrement avec des bureaux d’études, des entreprises générales de tuyauterie et des exploitants industriels. Nos références couvrent des secteurs aussi variés que la pétrochimie, l’agroalimentaire, le traitement de l’eau et l’énergie.

Témoignages clients

« Intervention rapide sur notre site de Martigues. Les supports inox A4 installés sur notre réseau vapeur sont impeccables, aucun problème depuis 3 ans. » — Responsable maintenance, industrie pétrochimique, 13

« Devis reçu en moins de 24 h, travaux réalisés pendant le week-end pour ne pas perturber la production. Sérieux et professionnel. » — Chef de projet, industrie agroalimentaire, 84

« Nous avons fait appel à eux pour la mise en conformité EN 13480 de notre réseau air comprimé. Travail soigné, documentation complète. » — Directeur technique, atelier de fabrication, 30

POUR UN SUPPORTAGE INDUSTRIEL fiable

FAQ - Supportage de tuyauterie ?

Quelle distance entre deux supports de tuyauterie ?

La distance entre supports dépend du diamètre nominal (DN), du matériau du tuyau et de la température de service. Les valeurs standard pour les tuyaux métalliques sont contenues dans la norme EN 13480.

Voici les portées indicatives couramment appliquées pour des tuyaux acier horizontaux à température ambiante :

Diamètre nominal (DN)

Portée indicative (acier)

DN 15 (1/2″)

2,0 à 2,5 m

DN 25 (1″)

2,5 à 3,0 m

DN 50 (2″)

3,0 à 4,0 m

DN 80 (3″)

4,0 à 5,0 m

DN 100 (4″)

4,5 à 5,5 m

DN 150 (6″)

5,0 à 6,0 m

Important : ces valeurs sont indicatives. L’espacement correct des points de fixation dépend toujours du matériau du tuyau utilisé ainsi que des dilatations linéaires associées et des charges à reprendre. Ceux-ci doivent être déterminés individuellement pour chaque type d’installation.

En présence de vannes, de coudes ou de fluides denses, les portées sont réduites. Pour un ou plusieurs changements de direction (coudes) entre deux supports, la longueur développée doit être égale au maximum à la distance déterminée pour une longueur droite divisée par 1,5.

Quel support pour tuyauterie en inox ?

Pour une tuyauterie en inox, il faut impérativement utiliser des supports en inox de même nuance (ou d’une nuance supérieure). Les deux matériaux en contact doivent être compatibles pour ne pas engendrer de corrosion galvanique. Par exemple, si de l’acier inoxydable est en contact avec de l’acier zingué, cela engendrera de la corrosion sur le long terme.

En pratique :

  • Tuyau inox A2 (304) : collier inox A2 minimum

  • Tuyau inox A4 (316) : collier inox A4 recommandé

  • Si contact inévitable avec de l’acier : interposer une garniture isolante (EPDM, PTFE)

Quel budget prévoir pour un supportage industriel ?

Le coût d’un supportage industriel varie selon plusieurs facteurs : diamètre et longueur du réseau, matériaux (acier zingué ou inox), complexité des supports (standards ou sur mesure), accessibilité du chantier.

À titre indicatif :

  • Support simple acier zingué (collier + rail) : 15 à 40 €/point de support fourni posé

  • Support inox A4 sur mesure : 60 à 150 €/point selon la complexité

  • Pendard avec structure de suspension : 80 à 250 €/point selon la hauteur et la charge

  • Étude + fourniture + pose sur un réseau complet : à partir de 2 500 € HT pour un chantier de taille moyenne

Ces tarifs sont donnés à titre indicatif. Chaque chantier est unique. Demandez votre devis gratuit pour obtenir un chiffrage précis adapté à votre installation.

Quelles normes s'appliquent au supportage de tuyauterie ?

Les principales références normatives sont :

  • EN 13480 (parties 1 à 5) : norme européenne pour les tuyauteries industrielles métalliques, incluant les exigences de supportage

  • CODETI : code français de conception et construction des tuyauteries industrielles

  • Décret n° 99-1046 : réglementation des équipements sous pression (ESP)

  • EN 13480-3 : calcul des supports, contraintes admissibles, portées maximales

La contrainte admissible dans les éléments de supportage (tringle, patins, etc.) non soumis à température ne pourra excéder 70 N/mm² dans les conditions de fonctionnement et 105 N/mm² lors des épreuves hydrauliques. Voir également EN 13480-3.

Comment fixer un support de tuyauterie au mur ?

La fixation dépend de la nature du support (béton, parpaing, métal, bois) et de la charge à reprendre.

Sur béton ou parpaing :

  • Cheville à expansion mécanique pour charges légères à moyennes (< 2 kN)

  • Cheville chimique (résine) pour charges élevées ou béton fissuré

  • Respecter les distances aux bords (généralement 5x le diamètre de la cheville)

Sur structure métallique :

  • Boulonnage direct sur profilé

  • Serre-joint ou étrier de fixation sur poutre IPN/HEA

Règles générales :

  • Toujours vérifier la résistance de la structure porteuse avant de dimensionner la fixation

  • Ne jamais fixer dans du béton cellulaire (Ytong) sans cheville adaptée

  • Pour les charges > 5 kN, faire valider le calcul par un bureau d’études

Quelle différence entre support fixe et support glissant ?

Un support fixe (point fixe) bloque le tuyau dans toutes les directions. Il reprend les efforts de poussée et de traction générés par la dilatation thermique. Il doit être dimensionné en conséquence.

Un support glissant (ou coulissant) laisse le tuyau libre de se déplacer axialement. Il reprend uniquement le poids du tuyau. Il est placé entre les points fixes pour absorber la dilatation sans contraindre la structure.

Les supports mobiles sont installés entre les supports fixes pour permettre le déplacement des tuyauteries lors de l’expansion thermique. Le positionnement des supports fixes dépend des caractéristiques schématiques des réseaux.

En pratique, un réseau industriel bien conçu alterne points fixes et supports glissants selon un plan de supportage calculé. Négliger cette distinction est l’une des causes les plus fréquentes de rupture prématurée sur les réseaux thermiques.

Peut-on installer des supports de tuyauterie soi-même ?

Pour des réseaux simples à basse pression et faible température (eau froide, air comprimé < 10 bar), un installateur expérimenté peut poser des supports standards sans difficulté particulière.

En revanche, pour tout réseau soumis à la réglementation ESP (équipements sous pression), pour les fluides dangereux (gaz, vapeur, produits chimiques) ou pour les installations industrielles soumises à l’EN 13480, l’intervention d’un professionnel qualifié est obligatoire. Le plan de supportage doit être établi et validé, et les supports doivent être installés conformément aux calculs.

Une erreur de supportage sur un réseau vapeur ou gaz peut avoir des conséquences graves. Ce n’est pas un domaine où l’économie sur la main-d’œuvre est judicieuse.

Intervenez-vous en urgence en PACA ?

Oui. Pour les situations d’urgence (support défaillant, fuite liée à un défaut de maintien, arrêt de production), nous pouvons vous fournir sous 24 h sur le Vaucluse et les Bouches-du-Rhône, et sous 48 h sur l’ensemble de la région PACA.

Contactez-nous directement par téléphone pour les urgences. Notre équipe évalue la situation et mobilise les ressources nécessaires dans les meilleurs délais.

Demander un devis gratuit ou signaler une urgence →

Sources utiles

Une Question ?

Questions Fréquentes

Découvrez ci-dessous quelques réponses aux questions les plus courantes concernant nos solutions de supportage de tuyauterie. Nous nous efforçons de fournir des informations complètes pour faciliter vos prises de décision.

Nous proposons la fourniture et l’installation de supports de tuyauterie industrielle : colliers, étriers, consoles murales, rails de fixation, pendards et systèmes modulaires en acier zingué ou inox A2/A4. Nos solutions sont adaptées à tous types d’installations industrielles en Vaucluse, PACA mais aussi sur toute la France.

La distance entre deux supports dépend du diamètre de la tuyauterie, du fluide transporté et de la température. En règle générale, on recommande un espacement de 1,5 à 3 mètres pour des tuyaux DN50 à DN100 selon la norme EN 13480. Contactez-nous pour un calcul précis adapté à votre installation.

Pour une tuyauterie en inox, il est impératif d’utiliser des supports en inox A2 ou A4 pour éviter les couples galvaniques qui accélèrent la corrosion. Nous proposons des colliers et étriers en inox 304 et 316 adaptés à tous diamètres.

Une inspection annuelle est recommandée pour les installations industrielles standard. Dans les environnements corrosifs (humidité, produits chimiques) ou soumis à des vibrations importantes, une vérification semestrielle est préférable.

Oui, nous proposons des devis gratuits et sans engagement pour tous vos projets de supportage de tuyauterie industrielle. Nous intervenons en Vaucluse, PACA et sur toute la France. Contactez-nous via notre formulaire ou par téléphone.

NOUS AVONS LA SOLUTION

Contactez nos experts pour une évaluation complète

Que vous envisagiez une nouvelle installation ou une mise à niveau de vos systèmes existants, notre équipe est à votre disposition pour vous fournir conseils et solutions personnalisées adaptés à vos besoins.


  • 2 Av. du Blanchissage, 84000 Avignon
  • contact@supportages.com
