Dans l’univers du bâtiment, de l’aménagement technique ou des toitures plates, le besoin de stabilité, de durabilité et de conformité est central, des systèmes de supportage sont devenus plus que nécessaire. Le big foot supportage, s’est imposé comme la solution de référence pour installer des structures sans perçage, tout en respectant les normes de sécurité et d’étanchéité. Il combine résistance, modularité, facilité de pose et compatibilité avec de nombreux projets professionnels ou particuliers.
Le big foot supportage est un système de plots et châssis modulaires autoportants qui installe des équipements techniques sur toiture-terrasse sans perçage de la membrane. Compatible climatisation, PAC, panneaux photovoltaïques, CVC et chemins de câble. Résistance de −30 °C à +80 °C, charges admissibles de 180 à 960 kg selon la configuration, durée de vie supérieure à 25 ans. Prix d’entrée : environ 240 € HT pour un kit d’extension pro, jusqu’à 390 € pour un kit 2 supports BFST450.
Cet article vous aidera à comprendre pourquoi le supportage Big Foot est devenu un incontournable en 2026 pour les terrasses techniques, les installations CVC, les passerelles ou encore les panneaux photovoltaïques.
1. Qu’est-ce qu’un Big Foot de Supportage ?
Définition et rôle
Le supportage Big Foot est un système de plots modulaires et de structures porteuses conçus pour supporter des équipements techniques ou des revêtements sur des surfaces planes sans perçage ni ancrage dans le sol.
C’est une solution autoportante. Elle repose sur la surface, répartit les charges sur une grande empreinte et préserve l’intégrité de l’étanchéité. Résultat : zéro risque d’infiltration, zéro génie civil, zéro dommage à la membrane.
- Les toitures-terrasses étanchées (toit plat, toiture accessible)
- Les terrasses techniques industrielles et tertiaires
- Les unités de climatisation (split, VRV/VRF, PAC)
- Les panneaux photovoltaïques en installation lestée
- Les passerelles de maintenance et chemins de câble
Composants du système
Un big foot système modulaire se compose de plusieurs éléments assemblables :
- Socles ou plots en caoutchouc recyclé ou nylon chargé verre : grande surface d’appui, absorption des vibrations, protection de la membrane
- Châssis en acier galvanisé à chaud (profilés 40×40 mm ou 50×50 mm selon la gamme) : ossature porteuse principale
- Rails profilés (41×21 mm ou 41×41 mm) : support des équipements et chemins de câble
- Accessoires : tiges filetées, platines, éléments antivibratiles, kits de rehausse, visserie inox
Chaque composant est interchangeable. C’est précisément ce qui rend le big foot système modulaire si apprécié sur les chantiers complexes : on adapte la configuration en cours de pose sans tout reprendre.
Pourquoi « Big Foot » ?
Le nom vient directement de la grande surface d’appui des socles. Là où un plot béton concentre la charge sur quelques centimètres carrés, le Big Foot la répartit sur une empreinte large – d’où le pied géant. Cette répartition homogène est la clé de voûte du système : elle protège les membranes sensibles et évite les points de pression qui causent les fuites.
2. Applications du Système Big Foot

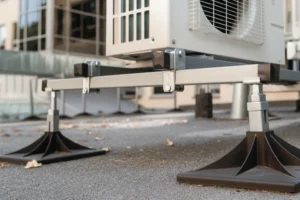

Support Big Foot pour Climatisation (clim, PAC, VRV/VRF)
Le support big foot clim est l’application la plus répandue en France. Il permet d’installer des unités extérieures de climatisation, des pompes à chaleur et des groupes VRV/VRF sur toiture-terrasse sans percer l’isolant.
Avantages concrets pour les climaticiens :
- Pose sans perforation de l’étanchéité : conformité DTU 43.1 assurée
- Pieds réglables en hauteur (de 290 à 400 mm sur les gammes standard, jusqu’à 840 mm avec rehausse) : mise à niveau rapide même sur surface inclinée
- Plots antivibratiles intégrés : réduction des nuisances sonores transmises à la structure
- Charge admissible jusqu’à 300 kg par support pour les modèles courants, jusqu’à 960 kg sur les châssis lourds
Le big foot climatisation est compatible avec les rails profilés 41×21 mm et 41×41 mm, standards dans le secteur CVC. Les kits sont disponibles en longueurs de 1 m, 2 m et 3 m pour s’adapter à tous les gabarits d’unités extérieures.

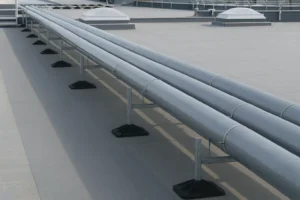

Support Big Foot pour Toiture-Terrasse et Toit Plat
Le support big foot toiture est conçu pour les surfaces planes avec ou sans protection lourde. Il s’adapte aux toitures-terrasses accessibles, aux terrasses techniques et aux toits plats industriels.
Points clés pour les couvreurs et maîtres d’œuvre :
- Aucun perçage de la membrane : l’étanchéité reste intacte, les garanties fabricant sont préservées
- Conformité DTU 43.1 : les massifs d’appui restent manutentionnables, la réfection de l’étanchéité reste possible
- Pente de 1 % facilement gérée grâce aux pieds réglables
- Compatible big foot toit plat en gravier, béton, bois ou membrane bitumineuse
Pour les toitures exposées au mistral en PACA, le calcul de résistance au vent selon l’EN 1991-1-4 (Eurocode vent) est indispensable. Le système Big Foot permet d’ajouter du lest si nécessaire.
Support Big Foot pour Panneaux Photovoltaïques
Le support big foot sans perçage est particulièrement adapté aux installations photovoltaïques sur toit plat. Il évite de compromettre l’étanchéité tout en supportant le poids des modules et les efforts de vent.
Principe de pose en 4 étapes :
- Préparation et nettoyage de la surface
- Placement des plots modulaires selon le plan de calepinage
- Fixation des rails sur les plots
- Montage des modules sur les rails
Un gain de temps de 30 % a été constaté sur des chantiers de 200 m² par rapport aux solutions avec ancrage mécanique. L’absence de perçage supprime aussi les risques de condensation et de pont thermique au niveau des fixations.
Support Big Foot pour CVC et Ventilation Industrielle
Le support bigfoot CVC couvre un spectre large : centrales de traitement d’air (CTA), groupes de froid, unités de ventilation double flux, extracteurs. Ces équipements sont lourds – parfois plusieurs centaines de kilos – et vibrants.
Le big foot supportage autoportant répond à ces deux contraintes simultanément :
- Châssis acier galvanisé dimensionné pour les charges élevées (jusqu’à 960 kg selon configuration)
- Plots antivibratiles en caoutchouc traité : isolation des vibrations transmises à la structure
- Modularité : le châssis s’adapte aux dimensions de chaque équipement sans fabrication sur mesure coûteuse
En Vaucluse et PACA, nous dimensionnons systématiquement les supports CVC en tenant compte des charges de vent locales (zone de vent 3 à 4 selon l’Eurocode) et des variations thermiques importantes entre été et hiver.

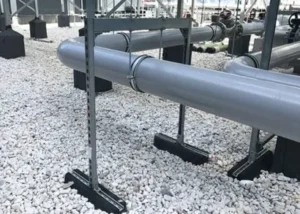

Support Big Foot pour Passerelles et Chemins de Câble
Le système Big Foot supporte aussi les passerelles de maintenance et les chemins de câble en toiture. Les rails profilés servent de base aux chemin de câble, les plots assurent la hauteur réglementaire au-dessus de la membrane.
Avantage clé : la modularité permet d’intégrer chemins de câble, tuyauteries et équipements CVC sur la même structure porteuse. Un seul système, plusieurs usages.
3. Big Foot Fiche Technique – Caractéristiques et Performances
Matériaux et Résistance
Les composants Big Foot utilisent deux familles de matériaux principales :
| Composant | Matériau | Caractéristiques clés |
|---|---|---|
| Plots / socles | Caoutchouc recyclé ou nylon chargé verre | Antivibratile, résistant UV, densité ~1 080 kg/m³ |
| Châssis | Acier galvanisé à chaud | Profilés 40×40 à 50×50 mm, résistance à la corrosion |
| Rails | Acier galvanisé / aluminium | Profils 41×21 mm ou 41×41 mm, compatibles standards CVC |
| Visserie | Acier zingué ou inox | Selon environnement (milieu marin → inox recommandé) |
Plage de température d’utilisation : −30 °C à +80 °C – ce qui couvre tous les contextes climatiques français, y compris les zones de gel en altitude et les toitures exposées en été dans le Sud.
Classement feu : certains modèles sont classés B2 selon DIN 4102, requis pour les installations en ERP.
Charges Admissibles – Tableau par Modèle
Voici les données de charge issues des fiches techniques Big Foot Systems et des distributeurs référencés :
| Modèle / Gamme | Dimensions socle | Charge max. par pied | Charge max. par kit | Usage principal |
|---|---|---|---|---|
| Petit 305 | 305 × 305 mm | 120 kg | 300 kg | Clim légère, tuyauteries |
| Grand 450 | 450 × 450 mm | 220 kg | 500 kg | PAC, groupes VRV |
| I Beam / Mega Foot | – | – | 800 kg (2 pieds) | Équipements lourds, CTA |
| Châssis 1 m | 1 000 mm | – | 180 à 400 kg | Clim standard |
| Châssis 2 m | 2 000 mm | – | 400 à 700 kg | VRV, groupes froids |
| Châssis 3 m | 3 000 mm | – | jusqu’à 960 kg | CTA, équipements industriels |
Important : la charge admissible réelle dépend de la portée, du nombre de pieds, de la géométrie du châssis et de la nature de l’équipement. Vérifiez toujours la fiche technique du modèle précis et faites valider le calcul de charge par un professionnel.
Dimensions et Modèles Disponibles
Les gammes Big Foot couvrent plusieurs formats :
- Plots fixes : hauteur standard de 90 à 100 mm, empreinte de 100×100 mm à 450×450 mm
- Plots réglables : hauteur ajustable de 290 à 400 mm (version standard), jusqu’à 840 mm avec rehausse
- Châssis complets : longueurs 1 m, 2 m, 3 m – largeur variable selon le modèle (160 à 300 mm courants)
- Kits modulaires : livrés avec rails, visserie et accessoires de maintien
Résistance aux Conditions Climatiques (Gel, UV, Humidité)
Le big foot supportage est conçu pour l’extérieur permanent. Les données techniques confirment :
- Gel : résistance jusqu’à −30 °C sans déformation ni fragilisation
- UV : formulation des élastomères résistante au vieillissement UV – pas de craquelure ni de perte de dureté sur 20+ ans
- Humidité : taux d’absorption d’eau inférieur à 0,7 % pour les plots caoutchouc – pas de gonflement ni de dégradation
- Corrosion : acier galvanisé à chaud résistant aux atmosphères humides ; en zone côtière PACA, préférer la visserie inox
4. Prix du Support Big Foot – Ce qu’il Faut Savoir
Fourchette de Prix selon les Modèles
Les prix varient selon le modèle, la longueur du châssis et le distributeur. Voici les fourchettes observées sur le marché français en 2025 :
| Type de produit | Prix indicatif HT |
|---|---|
| Plot simple (100×100 mm) | 15 à 35 € / unité |
| Plot 305×305 mm (Petit) | 40 à 80 € / unité |
| Plot 450×450 mm (Grand) | 80 à 130 € / unité |
| Kit 2 supports BFST450 | ~390 € public / ~240 € HT pro |
| Châssis complet 1 m (clim) | 150 à 300 € HT |
| Châssis complet 2 m (VRV) | 280 à 500 € HT |
| Châssis complet 3 m (CTA) | 450 à 800 € HT |
Ces tarifs sont donnés à titre indicatif. Les prix nets professionnels sont généralement inférieurs de 20 à 40 % aux prix publics selon le volume et le distributeur.
Coût Total vs Plots Béton Traditionnels
La comparaison ne s’arrête pas au prix d’achat. Voici le coût total réel :
| Poste | Big Foot Supportage | Plots béton traditionnels |
|---|---|---|
| Matériel | 150 à 800 € HT / équipement | 50 à 200 € (matériaux bruts) |
| Main-d’œuvre pose | Rapide – 1 à 4 h | Lente – 4 à 12 h + séchage |
| Génie civil | Aucun | Coffrage, coulage, nivellement |
| Risque étanchéité | Nul | Élevé si perçage |
| Réutilisabilité | Oui (démontable) | Non |
| Durée de vie | 25+ ans | 20 ans (fissuration possible) |
Conclusion : sur un chantier de 4 unités extérieures en toiture, le Big Foot revient souvent moins cher que le béton une fois la main-d’œuvre et le risque d’infiltration intégrés.
Demander un Devis sur Mesure
Chaque installation est différente. La charge à supporter, la configuration de la toiture, l’exposition au vent en PACA, le nombre d’équipements – tous ces paramètres influencent le choix du modèle et le prix final.
Notre équipe en Vaucluse et PACA établit votre devis gratuitement sous 48 h. Nous dimensionnons le système selon vos contraintes réelles, pas selon un catalogue standard.
5. Avantages du Supportage Big Foot
Avantages Techniques
- Sans perçage : la membrane d’étanchéité reste intacte – conformité DTU 43.1 garantie
- Modulaire : chaque composant s’adapte et s’assemble sans outillage spécifique
- Haute résistance mécanique : jusqu’à 960 kg par configuration châssis
- Répartition homogène des charges : grande empreinte au sol, pression surfacique minimale
- Antivibratile : les plots caoutchouc absorbent les vibrations des équipements CVC
- Réglable : hauteur et inclinaison ajustables après pose
Avantages Pratiques
- Installation rapide : pas de génie civil, pas de temps de séchage – une installation de 4 groupes se boucle en une journée
- Compatible avec tous les équipements : clim, PAC, VRV, CTA, panneaux PV, chemins de câble
- Accès préservé : la structure reste démontable, la maintenance est facilitée
- Réutilisable : lors d’un remplacement d’équipement, les supports sont récupérables
Avantages Écologiques
- Matériaux recyclés : les plots en caoutchouc sont fabriqués à partir de matières recyclées
- Recyclabilité : certains modèles atteignent 98 % de recyclabilité
- Durée de vie supérieure à 25 ans : moins de déchets sur le long terme
- Aucun produit chimique : pas de résine, pas de colle, pas de traitement de surface sur chantier
Comparaison : Plots Béton vs Big Foot Supportage
| Critère | Big Foot Supportage | Plots Béton |
|---|---|---|
| Poids | Léger (transportable à la main) | Lourd (manutention mécanique) |
| Installation | Rapide, sans ancrage | Lente, nécessite nivellement et séchage |
| Risque étanchéité | Nul | Élevé (perçage ou pression ponctuelle) |
| Modularité | Totale | Limitée |
| Réutilisable | Oui | Non |
| Conformité DTU 43.1 | Oui | Conditionnel |
| Esthétique | Professionnelle | Brute |
| Durée de vie | 25+ ans | ~20 ans |
6. Choisir le bon Supportage Big Foot selon le projet
Critères de sélection
Avant de commander, posez-vous ces quatre questions :
- Quel est le poids total de l’équipement ? (poids de l’unité + fluides + structure) → détermine la gamme de châssis
- Quelle est la nature de la surface ? (membrane bitumineuse, gravier, béton, bois) → détermine le type de plot
- Quelle est l’exposition au vent ? (zone Eurocode, hauteur du bâtiment) → détermine le besoin en lestage
- Quelle hauteur de dégagement est nécessaire ? (passage de tuyauteries, pente de toiture) → détermine la hauteur des pieds
Types de Supports Big Foot
| Type | Usage | Avantage clé |
|---|---|---|
| Plots fixes | Équipements légers, chemins de câble | Simple, économique |
| Plots réglables | Clim, PAC sur surface légèrement inclinée | Mise à niveau rapide |
| Plots autonivelants | Toitures avec pente > 1 % | Correction automatique |
| Châssis sur rails | VRV, CTA, équipements lourds | Charge élevée, grande portée |
| I Beam / Mega Foot | Équipements très lourds (> 500 kg) | Jusqu’à 800 kg par jeu de 2 pieds |
Exemple de Configuration
Projet type : installation de 2 groupes VRV de 180 kg chacun sur toiture-terrasse en Vaucluse
-
- Surface : membrane bitumineuse, pente 1,5 %
- Exposition : zone de vent 3 (Eurocode), bâtiment R+3
- Configuration retenue : 2 châssis 2 m en acier galvanisé, plots 450×450 mm réglables, visserie inox A4
- Charge totale : 360 kg répartis sur 4 pieds → 90 kg/pied, bien en dessous de la limite de 220 kg
- Durée de pose : 6 heures pour 2 techniciens
7. Mise en Œuvre : Étapes et Erreurs à Éviter
Étapes de Pose
- Évaluation préalable : vérifier la portance de la toiture, l’état de l’étanchéité, le niveau et la pente
- Nettoyage de la surface : retirer poussières, mousses et corps étrangers sous les zones d’appui
- Traçage des alignements : positionner les plots selon le plan de calepinage, vérifier les distances entre appuis (40 à 60 cm selon la charge)
- Pose des socles : placer les plots, ajuster la hauteur avec un niveau laser
- Installation du châssis : fixer les rails sur les plots, vérifier la planéité
- Montage de l’équipement : poser et fixer l’unité sur le châssis, vérifier l’horizontalité
- Contrôle final : vérifier les serrages, l’alignement, la stabilité et l’évacuation des eaux
Conseils de Professionnels
- Utilisez un niveau laser : les plots réglables permettent une mise à niveau millimétrique, mais seulement si on prend le temps de le faire correctement
- Respectez les espacements : 40 à 60 cm entre appuis selon la charge – trop espacés, les rails fléchissent ; trop rapprochés, le coût explose inutilement
- Prévoyez une pente de 1 % minimum pour l’évacuation des eaux sous structure
- En zone côtière PACA, utilisez de la visserie inox : la visserie zinguée standard tient 3 à 5 ans en atmosphère marine, l’inox tient 25 ans
Erreurs Fréquentes
- Négliger les écarts de niveau : un plot mal réglé concentre la charge sur un seul appui et peut dépasser la limite admissible
- Sous-dimensionner la charge : toujours intégrer le poids du fluide frigorigène, des tuyauteries de raccordement et de la neige éventuelle
- Oublier la ventilation sous structure : l’air doit circuler librement sous le châssis pour éviter la condensation et la dégradation de la membrane
- Ne pas vérifier la portance de la toiture : le Big Foot répartit la charge, mais si la structure porteuse est insuffisante, le problème reste entier
8. Entretien et Réglementation
Entretien Recommandé
Le big foot supportage demande peu d’entretien. Un programme simple suffit :
- Tous les 6 à 12 mois : inspection visuelle des plots, des rails et des serrages
- Nettoyage doux : retirer poussières, mousses et dépôts avec une brosse et de l’eau – pas de solvants agressifs sur les plots caoutchouc
- Vérification des fixations : resserrer si nécessaire, remplacer les vis corrodées
- Contrôle de la membrane : vérifier qu’aucun plot n’a migré et ne crée de pression ponctuelle sur l’étanchéité
Durée de Vie
Avec un entretien basique, un big foot supportage dure 25 ans et plus en extérieur exposé. Les plots en caoutchouc recyclé résistent au gel, aux UV et à l’humidité sans perte significative de performance. L’acier galvanisé à chaud conserve ses caractéristiques mécaniques sur toute cette durée dans les conditions climatiques françaises.
Normes et Conformité
Les installations Big Foot doivent respecter plusieurs référentiels :
- DTU 43.1 : étanchéité des toitures-terrasses – le système Big Foot est conçu pour y être conforme (massifs manutentionnables, réfection de l’étanchéité possible)
- EN 1991-1-4 (Eurocode vent) : dimensionnement des actions du vent sur les équipements en toiture – indispensable en zone exposée (PACA, zones de vent 3 et 4)
- Classement M1 / B2 (ignifuge) : requis pour les installations en ERP – vérifier la classification du modèle choisi
- Réglementation acoustique : les plots antivibratiles contribuent à la conformité des installations CVC en milieu résidentiel
9. FAQ – Questions Fréquentes sur le Big Foot Supportage
Peut-on l’utiliser autour d’une piscine ?
Oui, le supportage Big Foot est compatible avec les lames composites ou bois antidérapantes.
Est-ce un produit recyclable ?
Oui. Les socles en caoutchouc sont issus de matières recyclées et peuvent être réutilisés.
Quelle est la différence entre supportage Big Foot et plots classiques ?
Le big foot de supportage offre une structure modulaire, une meilleure répartition de charge, une pose plus rapide et une plus grande durabilité.
Quel prix pour un support Big Foot ?
Les prix varient de 15 à 35 € HT pour un plot simple jusqu’à 800 € HT pour un châssis complet 3 m. Un kit 2 supports BFST450 se trouve autour de 390 € public (environ 240 € HT en tarif pro). Pour une installation de 2 à 4 groupes de climatisation, comptez entre 400 et 1 500 € HT en matériel selon la configuration. Demandez un devis pour obtenir un chiffrage précis adapté à votre projet.
Le Big Foot supportage est-il adapté à la climatisation ?
Oui, c’est même son application principale. Le support big foot clim est conçu pour les unités extérieures, PAC et groupes VRV/VRF sur toiture-terrasse. Il supporte jusqu’à 300 kg par support sur les modèles courants, intègre des plots antivibratiles et s’installe sans percer l’étanchéité. Compatible avec les rails profilés 41×21 mm et 41×41 mm standard du secteur CVC.
Peut-on installer un Big Foot sur tout type de toiture ?
Le support big foot toit plat est optimisé pour les toitures à pente ≤ 5 %. Il fonctionne sur membrane bitumineuse, EPDM, PVC, béton, gravier et bois. Sur les toitures inclinées, des kits spécifiques permettent la pose jusqu’à une certaine pente. La condition préalable est toujours de vérifier la portance de la structure porteuse.
Quelle charge maximale supporte un Big Foot ?
Cela dépend du modèle. Les plots 305×305 mm supportent jusqu’à 120 kg par pied (300 kg par kit). Les plots 450×450 mm montent à 220 kg par pied (500 kg par kit). Les châssis I Beam / Mega Foot atteignent 800 kg par jeu de 2 pieds. Les configurations châssis 3 m peuvent aller jusqu’à 960 kg. Pour les équipements lourds, faites toujours valider le calcul par un professionnel.
Est-ce que le Big Foot résiste au gel et aux UV ?
Oui. La plage de température d’utilisation est de −30 °C à +80 °C. Les plots en caoutchouc recyclé sont formulés pour résister aux UV sans craquelure ni perte de dureté. Le taux d’absorption d’eau est inférieur à 0,7 %, ce qui élimine le risque de gonflement par le gel. En PACA, les variations thermiques importantes entre été et hiver (jusqu’à 50 °C d’écart en toiture) ne posent aucun problème à ces matériaux.
Quelle est la durée de vie d’un système Big Foot ?
Avec un entretien annuel basique (inspection, nettoyage, vérification des serrages), un big foot supportage dure 25 ans et plus en extérieur exposé. Certains installateurs rapportent des systèmes en parfait état après 20 ans en toiture sans remplacement de composant.
Faut-il un professionnel pour installer un Big Foot ?
Pour des équipements légers (chemins de câble, petites unités de clim), un installateur expérimenté peut poser le système sans difficulté. En revanche, pour les équipements lourds (CTA, groupes VRV, panneaux PV en grande surface), le dimensionnement de la charge et le calcul de résistance au vent nécessitent une expertise professionnelle. En PACA, la zone de vent 3 à 4 impose des vérifications que seul un technicien qualifié peut réaliser correctement.
Conclusion
Le big foot supportage s’impose comme la solution moderne, professionnelle et durable pour tous vos besoins de structure extérieure. Grâce à sa modularité, sa rapidité d’installation, sa conformité aux normes et son esthétique, il est désormais la référence dans le domaine du supportage.
➡️ Que vous soyez installateur, architecte, gestionnaire de site ou particulier exigeant, le supportage Big Foot répond à vos attentes. N’attendez plus pour l’adopter sur vos chantiers.
Demander un Devis sur Mesure
