Le supportage désigne l’ensemble des systèmes mécaniques qui maintiennent en position une tuyauterie, un chemin de câble ou un équipement CVC tout en absorbant les contraintes statiques, dynamiques et thermiques. Pour bien choisir, identifiez d’abord la nature du réseau, l’environnement d’installation et les charges à reprendre, puis sélectionnez le matériau adapté (acier galvanisé, inox A2 ou A4) selon les normes EN 13480 et NF C 15-100.
QU’EST-CE QUE LE SUPPORTAGE ?

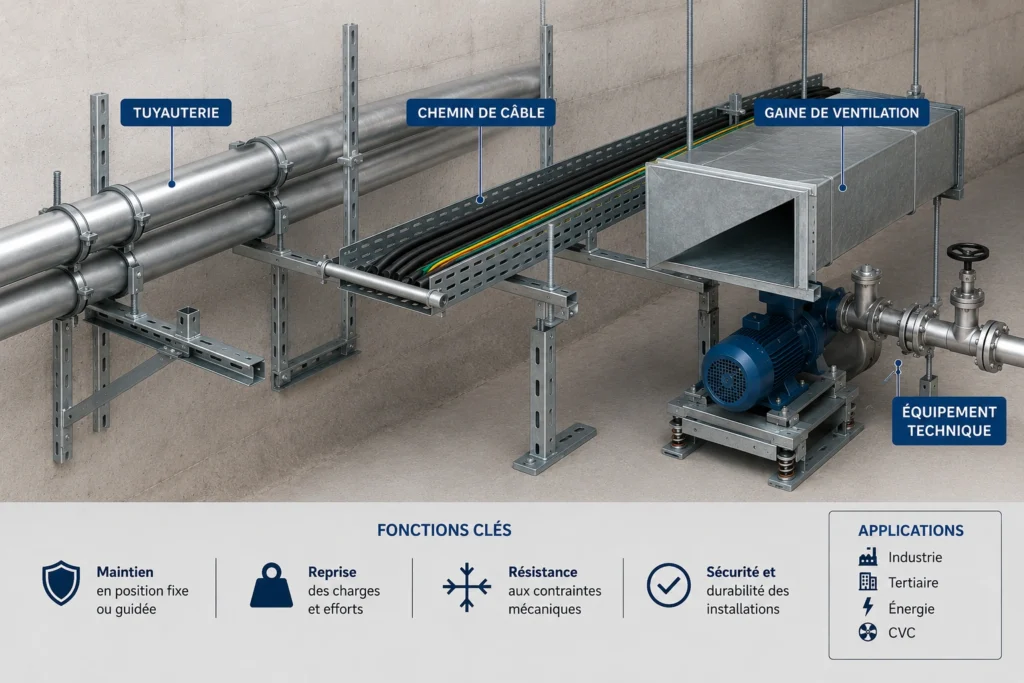

Le supportage est un terme technique industriel qui désigne l’ensemble des dispositifs mécaniques chargés de maintenir en position fixe ou guidée une tuyauterie, un chemin de câble, une gaine de ventilation ou un équipement technique, tout en assurant la reprise des efforts auxquels ces réseaux sont soumis.
Ce n’est pas une simple fixation. Un système de supportage industriel remplit trois fonctions mécaniques distinctes :
-
Maintien statique : il supporte le poids propre du réseau, du fluide qu’il transporte et de son éventuel calorifuge.
-
Absorption des contraintes dynamiques : vibrations, coups de bélier, charges sismiques – le support doit les amortir sans les transmettre à la structure.
-
Gestion de la dilatation thermique : une tuyauterie acier de 10 mètres se dilate d’environ 1,2 mm par 10 °C d’écart. Un supportage mal conçu bloque cette dilatation et génère des contraintes destructrices sur les raccords et les équipements.
Les systèmes de supportage s’appliquent à des domaines très variés : tuyauteries industrielles sous pression, réseaux de génie climatique (CVC), chemins de câble électrique, gaines de ventilation, et structures autoportantes sur toiture-terrasse.
La fixation industrielle qui en résulte doit être dimensionnée selon les charges réelles, l’environnement d’exploitation et les normes en vigueur. Un support sous-dimensionné est un risque de sécurité direct : chute de charges, rupture de réseau, arrêt de production.
LES TYPES DE SUPPORTAGE
Il n’existe pas un seul type de supportage, mais quatre grandes familles, chacune adaptée à un réseau et à des contraintes spécifiques.
|
Famille |
Composants typiques |
Application principale |
|---|---|---|
|
Supportage de tuyauterie |
Colliers, étriers, consoles, rails STRUT |
Réseaux sous pression, fluides, vapeur |
|
Supportage chemin de câble |
Consoles murales, pendards, balancelles, rails |
Réseaux électriques courants forts/faibles |
|
Supportage autoportant |
Plots Big Foot, pieds réglables, châssis |
Toiture-terrasse, sans perçage |
|
Supportage de ventilation |
Colliers de gaine, suspentes, tiges filetées |
Gaines rectangulaires et circulaires |
Supportage de tuyauterie
Le supportage tuyauterie est le plus exigeant mécaniquement. Il utilise des colliers (simples ou isolés thermiquement), des étriers pour les lignes horizontales, des consoles de supportage soudées ou boulonnées sur la structure, et des rails STRUT (profil en C) qui permettent une mise en œuvre rapide et modulable.
L’espacement entre deux supports dépend du DN et du matériau : à titre indicatif, un DN 50 acier horizontal se supporte tous les 3 à 4 m, un DN 100 tous les 4,5 à 5,5 m, conformément au Tableau Q.1 de la NF EN 13480-3.
Supportage de chemin de câble
Le supportage chemin de câble repose sur des consoles murales (fixées sur paroi), des pendards (suspendus en plafond par tige filetée), des balancelles (pour les chemins de câble larges en hauteur) et des rails de distribution. La NF C 15-100 impose une fixation des câbles au moins tous les 1 m sur chemin de câble, et une séparation de 30 cm minimum entre courants forts et courants faibles sur supports distincts.
Supportage autoportant / Big Foot
Le supportage autoportant répond à une contrainte fréquente sur les chantiers : l’impossibilité de percer la membrane d’étanchéité d’une toiture-terrasse. Les systèmes Big Foot utilisent des plots plastique ou acier à base large, des pieds réglables et des châssis modulaires qui reposent simplement sur la surface. Capacité de charge : de 180 kg à plus de 960 kg par ensemble selon le modèle. Plage de température : −30 °C à +80 °C. Conformité DTU 43.1 pour les toits plats.
Supportage de ventilation
Les colliers de gaine et suspentes maintiennent les gaines rectangulaires et circulaires. L’espacement recommandé est de 1,5 m pour les gaines circulaires et de 1 m à 1,5 m pour les gaines rectangulaires selon leur section. Les suspentes en tige filetée M8 ou M10 sont les composants les plus courants.
LES MATÉRIAUX DE SUPPORTAGE
Le choix du matériau conditionne la durée de vie du système et sa conformité aux exigences de l’environnement d’exploitation.
|
Matériau |
Résistance à la corrosion |
Environnement recommandé |
Norme applicable |
Coût relatif |
|---|---|---|---|---|
|
Acier galvanisé |
Moyenne (protection zinc) |
Intérieur sec, locaux techniques |
EN 10346, NF EN 13480 |
€ |
|
Inox A2 (304) |
Bonne |
Intérieur humide, extérieur peu agressif |
ISO 3506, NF C 15-100 |
€€ |
|
Inox A4 (316) |
Très bonne (+ molybdène) |
Zones côtières, agroalimentaire, piscines, ATEX |
ISO 3506, EN 13480 |
€€€ |
|
Acier brut |
Faible (sans traitement) |
Intérieur sec, peinture ou traitement requis |
EN 10025 |
€ |
Acier galvanisé : c’est le matériau de référence pour les installations intérieures standard. La couche de zinc offre une protection correcte en atmosphère sèche, mais elle se dégrade rapidement en milieu humide ou chimiquement agressif.
Inox A2 : alliage 18/8 (18 % chrome, 8 % nickel), il convient à la grande majorité des installations extérieures et des environnements modérément humides. C’est le choix par défaut pour les supports en zone non exposée aux chlorures.
Inox A4 : l’ajout de 2 à 3 % de molybdène lui confère une résistance nettement supérieure à la corrosion par piqûres. Indispensable en milieu marin, en agroalimentaire avec lavage fréquent, en piscine ou en industrie chimique. La NF EN 13480 et la norme NF C 15-100 ne prescrivent pas directement le grade d’inox, mais les guides d’application recommandent l’A4 dès que l’exposition aux chlorures est avérée.
Acier brut : réservé aux structures intérieures protégées. Sans traitement de surface, il rouille rapidement. À utiliser uniquement si un traitement anticorrosion (peinture époxy, thermolaquage) est appliqué après fabrication.

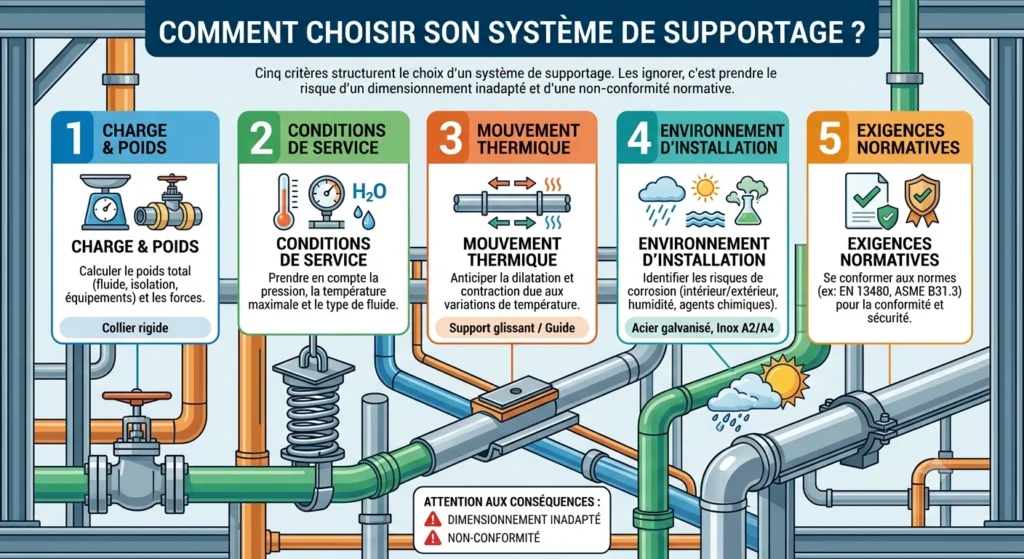

COMMENT CHOISIR SON SYSTÈME DE SUPPORTAGE ?
Cinq critères structurent le choix d’un système de supportage. Les ignorer, c’est prendre le risque d’un dimensionnement inadapté et d’une non-conformité normative.
1. Nature du réseau
Identifiez d’abord ce que vous devez supporter : tuyauterie sous pression, chemin de câble électrique, gaine de ventilation ou équipement CVC. Chaque réseau a ses propres exigences mécaniques, ses normes et ses composants dédiés. Un collier de tuyauterie ne se substitue pas à une console de chemin de câble.
2. Environnement d’installation
L’environnement détermine le matériau et le type de protection. Un local technique intérieur sec tolère de l’acier galvanisé. Une installation en zone côtière, en agroalimentaire ou en zone ATEX impose l’inox A4 minimum. En zone ATEX, les matériaux doivent en outre être compatibles avec les exigences de la directive 2014/34/UE.
3. Charge et espacement
Calculez la charge linéaire du réseau (poids du tube + fluide + calorifuge) et déterminez l’espacement maximal entre supports. Référez-vous au Tableau Q.1 de la NF EN 13480-3 pour la tuyauterie et aux prescriptions de la NF C 15-100 pour les chemins de câble. Ne jamais extrapoler à partir de valeurs empiriques sans vérification de calcul.
4. Matériau et résistance à la corrosion
Croisez l’environnement (humidité, agents chimiques, salinité) avec le tableau des matériaux ci-dessus. En cas de doute entre A2 et A4, optez pour l’A4 : le surcoût est marginal face au coût d’un remplacement anticipé.
5. Contraintes d’installation
Certains chantiers interdisent le perçage : toiture-terrasse avec membrane d’étanchéité, structure béton précontrainte, bâtiment classé. Dans ces cas, le supportage autoportant (plots Big Foot, châssis lestés) est la seule solution viable. Vérifiez également la charge admissible de la structure existante avant toute fixation murale ou plafond.
NOS SOLUTIONS DE SUPPORTAGE
Nous proposons trois gammes de systèmes de supportage couvrant l’ensemble des besoins industriels et tertiaires.
Supportage de tuyauterie – Colliers isolés et non isolés, étriers, consoles soudées et boulonnées, rails STRUT en acier galvanisé ou inox. Tous nos composants sont dimensionnés selon la NF EN 13480 et disponibles du DN 15 au DN 300.
Supportage de chemin de câble – Consoles murales, pendards, balancelles et rails de distribution pour chemins de câble courants forts et faibles. Compatibles avec les principaux fabricants du marché (Legrand, Niedax, Cablofil).
Supportage autoportant BigFoot – Plots, pieds réglables et châssis modulaires pour toiture-terrasse et surfaces planes sans perçage. Capacités de charge de 180 à 960 kg, conformes DTU 43.1.
Vous avez un projet de supportage ? Nos techniciens analysent votre cahier des charges et vous proposent une solution dimensionnée. Demandez un devis – réponse sous 48 h.
FAQ – QUESTIONS FRÉQUENTES SUR LE SUPPORTAGE
1. Quelle est la définition exacte du supportage en industrie ?
Le supportage désigne l’ensemble des dispositifs mécaniques – colliers, consoles, rails, pendards, plots – qui maintiennent en position une tuyauterie, un chemin de câble ou un équipement technique. Il assure trois fonctions : le maintien statique (poids propre), l’absorption des contraintes dynamiques (vibrations, coups de bélier) et la gestion de la dilatation thermique. C’est un élément de conception à part entière, pas un accessoire secondaire.
2. Quelle distance entre deux supports de tuyauterie ?
L’espacement dépend du diamètre nominal (DN), du matériau et de la température de service. À titre indicatif, selon le Tableau Q.1 de la NF EN 13480-3 : DN 15 → 2,0 à 2,5 m ; DN 50 → 3,0 à 4,0 m ; DN 100 → 4,5 à 5,5 m ; DN 150 → 5,0 à 6,0 m. Ces valeurs sont indicatives pour de l’acier horizontal à température ambiante. Tout écart par rapport à ces portées doit être justifié par un calcul de flexion.
3. Comment choisir entre inox A2 et inox A4 pour un support ?
L’inox A2 (grade 304) convient aux environnements intérieurs ou extérieurs peu agressifs, sans exposition significative aux chlorures. L’inox A4 (grade 316) est indispensable dès que le support est exposé à la corrosion par piqûres : milieu marin, piscine, agroalimentaire avec lavage fréquent, industrie chimique. La différence de coût entre A2 et A4 est généralement de 15 à 30 % – largement inférieure au coût d’un remplacement prématuré.
4. Quelles normes régissent le supportage industriel en France ?
Plusieurs normes s’appliquent selon le réseau concerné. Pour la tuyauterie industrielle : la NF EN 13480 (parties 3 et 4) couvre la conception, le calcul et l’installation des supports. Pour les chemins de câble : la NF C 15-100 fixe les règles de cheminement et de fixation des câbles électriques. Pour les structures autoportantes sur toiture : le DTU 43.1 s’applique. En zone ATEX, la directive européenne 2014/34/UE impose des exigences supplémentaires sur les matériaux et les composants.
5. Qu’est-ce qu’un système de supportage autoportant ?
Un système autoportant repose sur la surface sans perçage ni ancrage dans la structure. Il utilise des plots à large embase, des pieds réglables ou des châssis lestés qui répartissent la charge sur la surface portante. La gamme Big Foot en est l’exemple le plus répandu : utilisée pour les groupes froids, les PAC, les panneaux photovoltaïques et les chemins de câble sur toiture-terrasse. Les capacités de charge vont de 180 à plus de 960 kg par ensemble, avec une plage de température de −30 °C à +80 °C.
6. Peut-on installer un supportage sans percer la structure ?
Oui. Les systèmes autoportants (plots Big Foot, châssis lestés) permettent une installation sans perçage sur toiture-terrasse, dalle béton ou tout support plan. Pour les murs et plafonds, des systèmes à serrage ou à adhésion existent pour des charges légères, mais ils ne conviennent pas aux réseaux industriels sous pression. En cas de structure béton précontrainte ou de bâtiment classé, le supportage autoportant est souvent la seule solution réglementairement acceptable.
7. Quelle est la différence entre une console et un rail de supportage ?
Une console de supportage est un bras rigide fixé ponctuellement sur un mur ou une structure, destiné à porter un ou plusieurs éléments à une position déterminée. Elle offre peu de flexibilité de positionnement une fois installée. Un rail supportage (type STRUT ou rail en C) est un profilé continu qui permet de positionner les colliers, étriers ou consoles à n’importe quel point de sa longueur, avec une grande souplesse d’adaptation. Le rail est préférable dès que plusieurs réseaux doivent être regroupés ou que les positions de fixation peuvent évoluer.
8. Comment estimer le budget pour un projet de supportage ?
Le budget dépend de quatre variables : le linéaire de réseau à supporter, le type de composants (galvanisé vs inox), la complexité de l’installation (accès, hauteur, environnement ATEX) et la main-d’œuvre. En ordre de grandeur, un support de tuyauterie standard en acier galvanisé revient à 15–40 € par point de fixation hors pose. L’inox A4 multiplie ce coût par 2 à 3. Pour un projet complet, demandez un chiffrage sur la base de votre isométrique ou de votre plan de réseau : c’est la seule façon d’obtenir un budget fiable.
